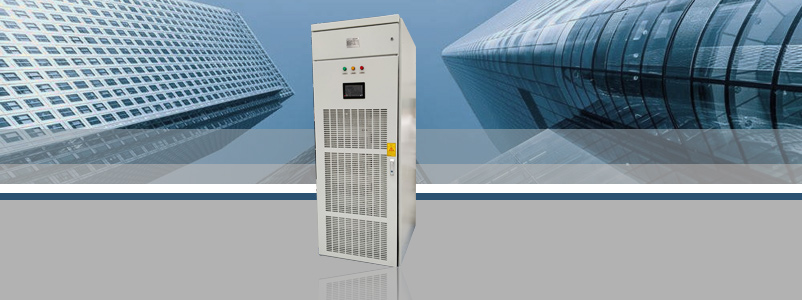

RAF系列有源濾波器（APF）是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠對大小和頻率都變化的諧波以及變化的無功進行補償（超前或滯后）。
相對于無源濾波裝置具有明顯優勢：
濾波范圍廣：可消除2-61次諧波；
濾波效果好：濾波效率≥97％；
安全性高：可避免發生諧振；
模塊化設計：方便容量擴展，維護簡單；
工作原理：
RAF有源濾波器通過外部電流互感器，實時檢測負載電流信號，并通過內部DSP芯片計算，提取出負載電流的諧波成分，然后生成PWM信號控制全控器件IGBT的開通和關斷，使APF產生一個和負載諧波電流大小相等、方向相反的諧波電流注入到電網中，達到濾波目的。
完美的諧波消除能力：
可同時濾除2-61次諧波；--有效濾波能力達97％以上。
完善的結構系統：
全數字式DSP+FPGA架構，快速運算能力保證系統的控制性能和可靠運行；
電網過/欠壓，直流過／欠壓，單元過溫，電網頻率異常，過載故障，瞬時過流，充電超時故障等近30種保護功能，保證系統運行的穩定可靠；
當系統諧波分量超過裝置額定值時，濾波器根據本體容量輸出額定電流，繼續有效濾波，避免發生過載；
內部自行判斷故障性質，可實現故障后自動復位并啟動；
單元過熱報警后可自動降額運行，避免設備損壞并保證系統正常運行。
靈活多變的選擇功能：
諧波補償次數可選；
補償諧波、補償無功、補償三相不平衡、混合補償?shù)榷喾N方式可滿足用戶各種需要；-設有多種通訊方式，包括以太網、RS485等，可靈活選擇。
智能化的綠色節能運行模式：
在諧波電流小于設定值時，裝置自動休眠；當諧波電流大于設定值時，裝置自動喚醒運行，減小設備損耗。
強大的擴展功能：
最多可10臺并聯運行，且允許不同容量裝置并聯。
可靠的關鍵器件選擇：
IGBT采用德國進口芯片，高品質和可靠性；
DSP芯片選用美國TI品牌，運算快速、質量穩定；
功能全面的監控系統：
裝置設有觸摸屏控制的人性化用戶操作界面，可讀取電壓、電流波形及諧波頻譜等各項電氣參數；
通過人性化操作界面顯示可以方便地進行以下信息讀取和指令操作；
電壓、電流、頻率、功率因數、功率、總諧波失真；
波形及諧波頻譜；
狀態與報警、故障；
事件記錄；
